ENSAIOS DO SISTEMA DE PARA-RAIOS
Resistividade do Solo em Camadas: Determina a resistividade do terreno no qual se pretende instalar um aterramento. Com essa informação é possível projetar uma malha de aterramento, estimando uma resistência desejável.
Resistência Elétrica do Aterramento: Determina a resistência da malha de aterramento. A NBR 5419 recomenda resistências abaixo de 10, como patamar de referência seguro para a dissipação da descarga atmosférica.
Continuidade Elétrica de Malhas de Aterramento: Determina um possível seccionamento na malha de aterramento, fato que compromete a dissipação uniforme da descarga, e consequentemente, o desempenho do sistema. É indicada a realização deste ensaio em malhas de aterramento existentes sem projeto, informações de sua implantação, histórico, ou instaladas em terrenos que foram submetidos à escavações passíveis de romper o condutor da malha.

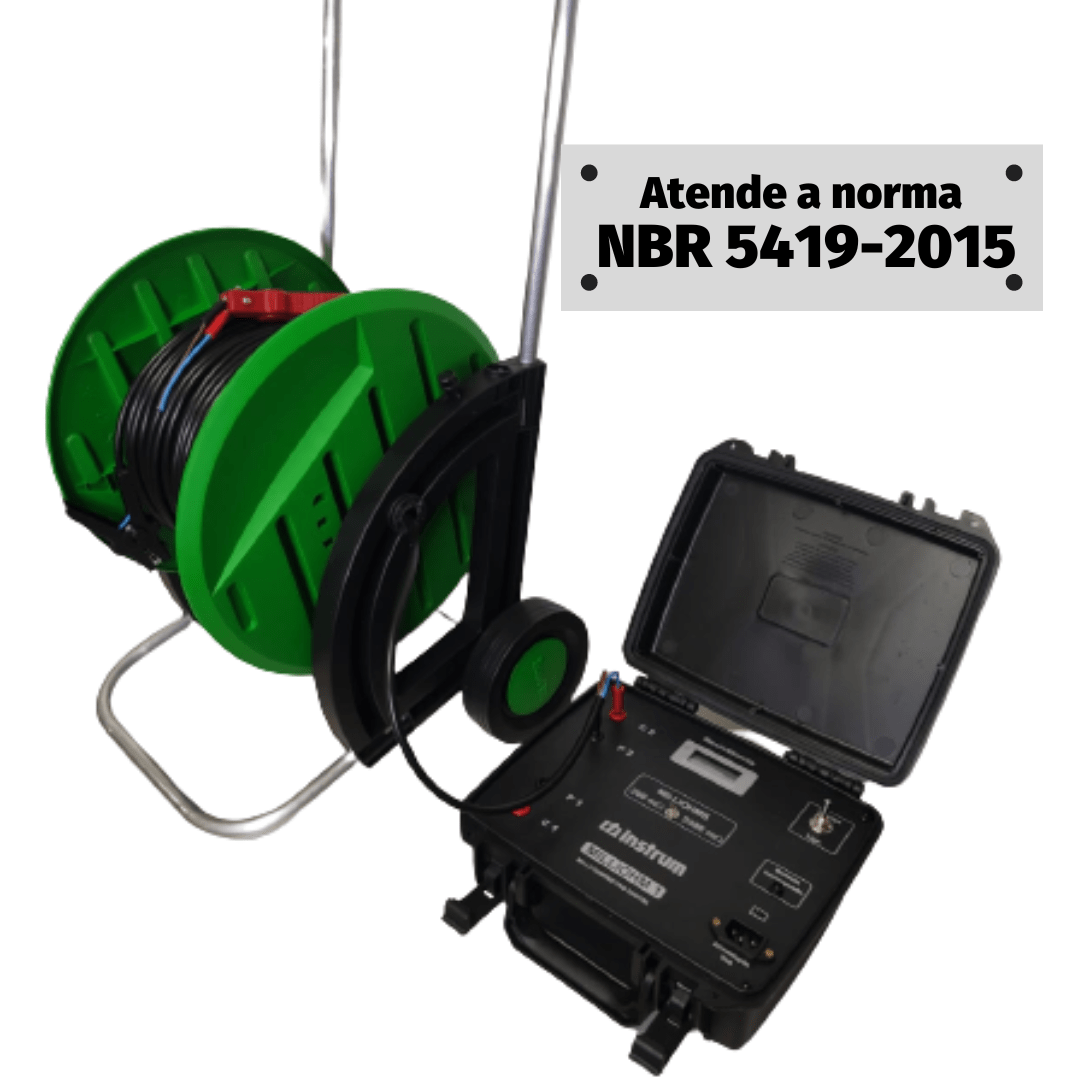

Continuidade Elétrica de Ferragens Estruturais: Para sistemas estruturais, que são aqueles que utilizam condutores embutidos no interior dos pilares e fundação, deve-se ter uma resistência das ferragens inferior a 1, valor que deve ser aferido através deste ensaio de continuidade elétrica, respeitando o Anexo E da NBR 5419.
Por norma, são exigido vários ensaios do SPDA (Sistema de confiabilidade do sistema Proteção contra Descargas.
